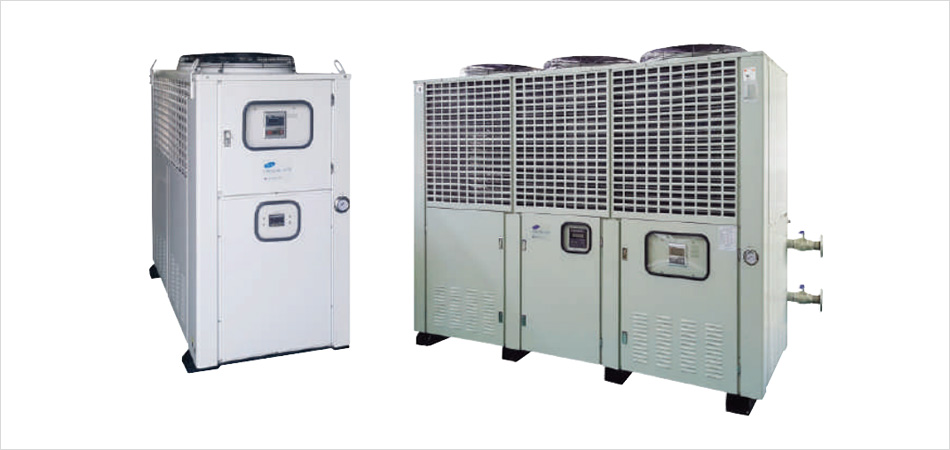

Air-cooled package type chiller [Medium/Large]
제품특징
- 실내 및 실외 설치가 가능하며, 상부 통풍방식으로 열교환 성능이 우수
- 고성능 저소음 압축기(Compressor) 채용으로 탁월한 냉각성능 발휘
- 디지털 컨트롤러 채용으로 운전상태 확인이 용이하고 이중 안전장치를 장착하여 고장 발생을 사전에 차단함으로써 높은 안정성을 유지
제품사양
| 모델/model | W-500A (T,H,S,D) |
W-750A (T,H,S,D) |
W-1000A (T,H,S,D) |
W-1500A (T,H,S,D) |
W-2000A (T,H,S,D) |
W-3000A (T,H,S,D) |
W-4000A (H,S,D) |
W-5000A (H,S,D) |
|
|---|---|---|---|---|---|---|---|---|---|
| 냉각능력(kcal/H) | 13,500 | 20,500 | 27,000 | 40,500 | 54,000 | 81,000 | 108,000 | 135,500 | |
| 전원 (Power) |
메인회로 | AC3P220/380/440V50~60Hz(선택사양) | |||||||
| 보조회로 | AC 1P 220V 50~60Hz | ||||||||
| 용량(kVA) | 8.55 | 10.5 | 12.5 | 20.2 | 24.5 | 35.4 | 48 | 58.4 | |
| 냉동기 출력(kW) | 3.75 | 5.6 | 7.5 | 11.25 | 15 | 22.5 | 3.0 | 37.5 | |
| 팬모터 출력(kW) | 0.1 × 2 | 0.2 × 2 | 0.4 × 2 | 0.4 × 2 | 0.75 × 2 | 0.75 × 3 | 0.75 × 3 | 0.75 × 4 | |
| 탱크 | 용량(ℓ) | 105 | 160 | 170 | 260 | 280 | 380 | - | - |
| 순환펌프 | 유량(ℓ/m) | 75 | 85 | 120 | 180 | 230 | 420 | 500 | 600 |
| 사용조건 | 실온 | 5~45℃ (주위온도) | |||||||
| 유체온도 | 5~40℃ (유체온도) | ||||||||
| 배관구경 | 25A | 32A | 32A | 40A | 40A | 50A | 50A | 65A | |
| 사용오일 | 담수, 청수, 증류수 | ||||||||
| 냉매 | R-22 / R-407C | ||||||||
| 외형치수(W×D×H, mm) | 1,340× |
1,540× |
1,540× |
1,770× |
2,070× |
2,930× |
2,930× |
4,320× |
|
- 모델구분 : W-○○○○A- (T, H, S, D)
T : 탱크 내장형, H : 판형 열교환기 타입, S : 쉘앤튜브 타입, D : 이중관식 튜브 타입 - 위 사양은 표준사양으로서, 품질향상을 위해 별도의 공지 없이 변경될 수 있습니다.
- 냉각능력은 주위환경의 영향을 받으므로 소폭 변동될 수 있습니다.

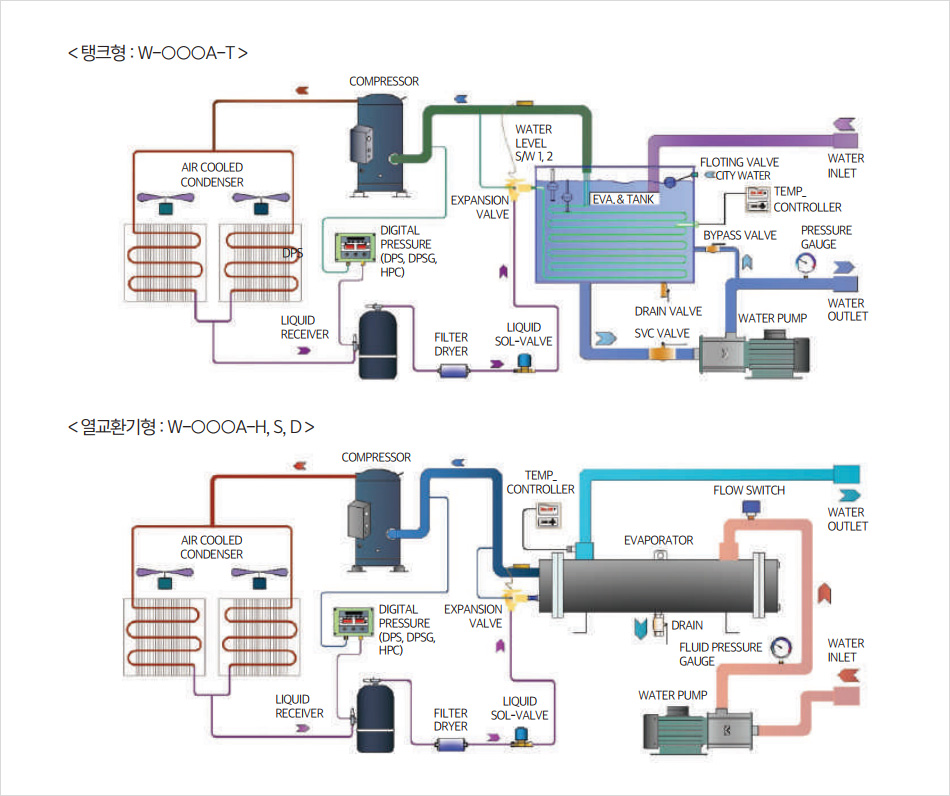

사이클 계통도

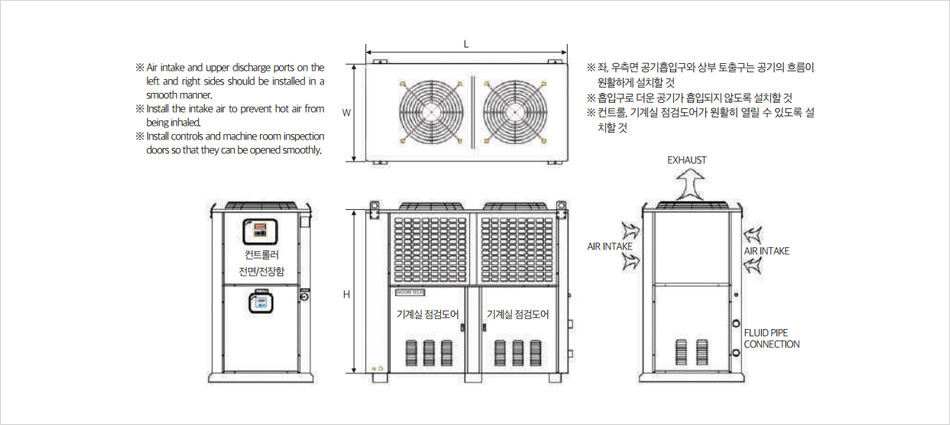

외형도
