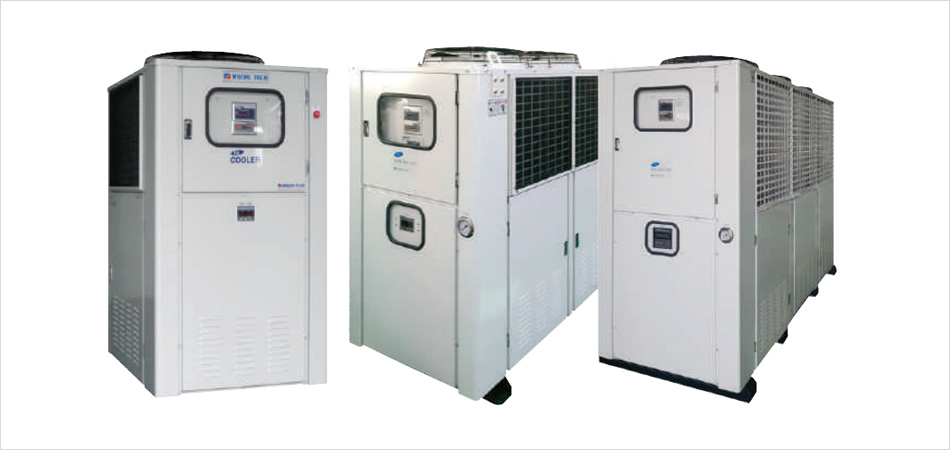

Oil chiller [Medium/Large]

적용분야 필요성
  • 중·대형 머시닝 센터
  • 산업용 유압 기계
  • 각종 냉각유를 사용하는 시스템(사출기, 유압프레스, 기어박스 오일냉각 등)
  • 공작기계 및 자동화설비 장치
  • 유압유·윤활유 등의 실온이나 기기온도의 변화에 따라 유온을 제어
  • 기기의 열 변형을 방지하고, 가공밀도를 향상시킴
제품사양
모델/model OC-400 HA OC-500 HA OC-750 HA OC-1000 HA OC-1500 HA OC-2000 HA OC-3000 HA OC-4000 HA
냉각능력(kcal/H) 11,200 14,000 21,000 28,000 42,000 56,000 84,000 112,000
전원
(Power)		 메인회로 AC3P220/380/440V50~60Hz(선택사양)
보조회로 AC 1P 220V 50~60Hz
용량(kVA) 6 8.15 10.45 14.7 20.9 27.58 41.8 52.8
냉동기 출력(kW) 3 3.75 5.6 7.5 11.25 15 22.5 30
팬모터 출력(kW) 0.4 0.1 ×2 0.2 ×2 0.4 ×2 0.4 ×2 0.75 ×2 0.75 ×3 0.75 ×3
순환펌프 유량(ℓ/m) 36.5 46.5 50 96 130 165 270 320
사용조건 실온 5~45℃ (주위온도)
유체온도 5~45℃,고온겸용모델(OC-○○○○HD-TH,TH2)의사용유체온도:35~80℃(별도주문)
배관구경 32A 32A 32A 40A 40A 50A 65A 65A
사용오일 유압작동유,스핀들유,습동유,산업용윤활유,기어유
냉매 R-22 / R-407C
외형치수(W×D×H, mm) 1100×
800×
1400		 1340×
650×
1400		 1540×
750×
1450		 1540×
800×
1450		 1770×
900×
1720		 2070×
1000×
1770		 2930×
1000×
1815		 2930×
1000×
1955

  • 위 사양은 표준사양으로서 품질향상을 위해 별도의 공지 없이 변경될 수 있습니다.
  • 특수사양 (-20 ~ +180℃) 주문제작 가능
  • OC-○○○HDA-HT는 히터 적용 모델임
  • OC-○○○HDA-TH1, TH2는 고온용 모델임

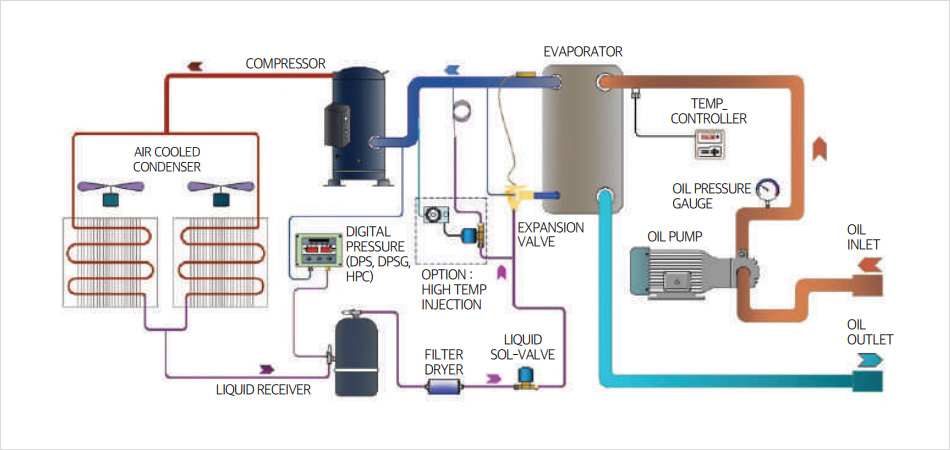

계통도

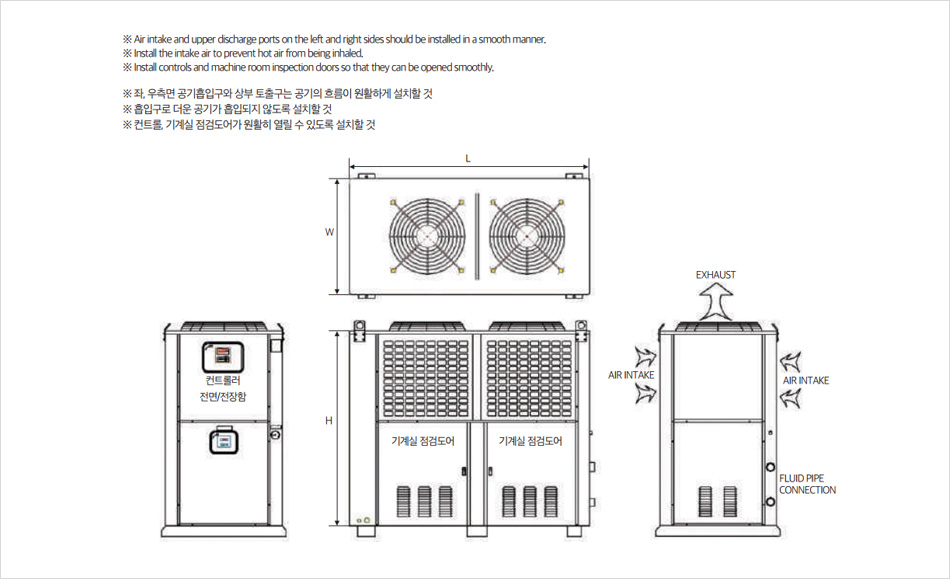

외형도
