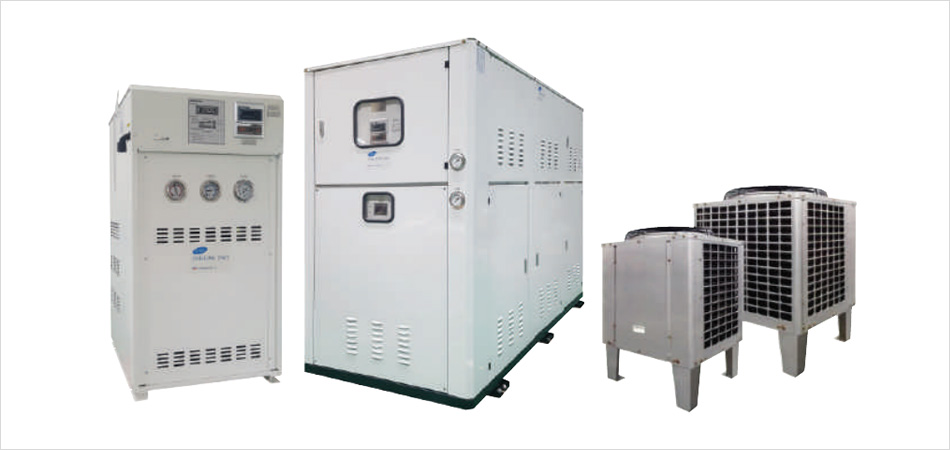

Air-cooled separated chiller
제품특징
- 응축열원인 실외기 분리로 소음이 최소화되며, 실내환경 개선 및 탁월한 냉각능력 발휘
- 콤팩트한 구조로 좁은 공간 활용 시 유리
- 사용 온도범위를 폭넓게 조정하며, 정밀한 온도유지로 냉각대상 제품 불량률 최소화
- 디지털 컨트롤러 채용으로 운전상태 확인이 용이하며, 이중 안전장치를 장착하여 고장발생을 사전에 차단함으로써 높은 안정성을 유지
제품사양
| 모델/model | W-500B (T,H,S,D) |
W-750B (T,H,S,D) |
W-1000B (T,H,S,D) |
W-1500B (T,H,S,D) |
W-2000B (T,H,S,D) |
W-3000B (T,H,S,D) |
W-5000B (H,S) |
W-10000B (S) |
|
|---|---|---|---|---|---|---|---|---|---|
| 냉각능력(kcal/H) | 13,500 | 20,250 | 27,000 | 40,500 | 54,000 | 81,000 | 135,000 | 270,000 | |
| 전원 (Power) |
메인회로 | AC3P220/380/440V50~60Hz(선택사양) | |||||||
| 보조회로 | AC 1P 220V 50~60Hz | ||||||||
| 용량(kVA) | 8.55 | 10.5 | 12.5 | 20.2 | 24.5 | 35.4 | 58.4 | 117 | |
| 냉동기 출력(kW) | 3.75 | 5.625 | 7.5 | 11.25 | 15 | 22.5 | 37.5 | 75 | |
| 팬모터 출력(kW) | 0.1 × 2 | 0.2 × 2 | 0.4 × 2 | 0.4 × 2 | 0.75 × 2 | 0.75 × 3 | 0.75 × 6 | 0.75 × 10 | |
| 탱크 | 용량(ℓ) | 100 | 160 | 170 | 260 | 280 | 380 | - | - |
| 순환펌프 | 유량(ℓ/m) | 75 | 85 | 120 | 180 | 230 | 420 | 600 | 1,100 |
| 사용조건 | 실온 | 5~45℃ (주위온도) | |||||||
| 유체온도 | 5~40℃ (유체온도) | ||||||||
| 배관구경 | RC-25A | RC-32A | RC-32A | RC-40A | RC-40A | RC-50A | RC-65A | RC-65/80A | |
| 사용오일 | 담수, 청수, 증류수 | ||||||||
| 냉매 | R-22 / R-407C | ||||||||
| 외형치수(W×D×H, mm) | 1340× 650× 1480 |
1540× 750× 1480 |
1770× 800× 1520 |
1770× 900× 1900 |
2070× 1000× 1900 |
3000× 1000× 2070 |
2,500× |
3,200× |
|
- 모델구분 : W-○○○○B- (T, H, S, D)
T : 탱크 내장형, H : 판형 열교환기 타입, S : 쉘앤튜브 타입, D : 이중관식 튜브 타입 - 케이스가 없는 오픈형 모델은 별도 문의 요망
- 위 사양은 표준사양으로서, 품질향상을 위해 별도의 공지 없이 변경될 수 있습니다.

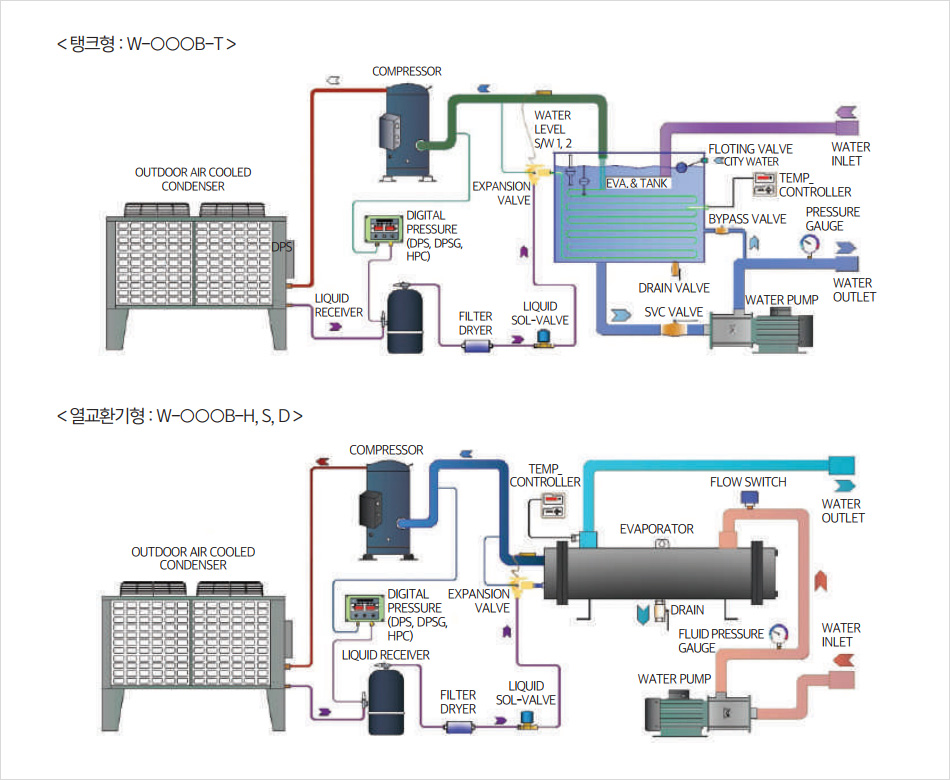

사이클 계통도

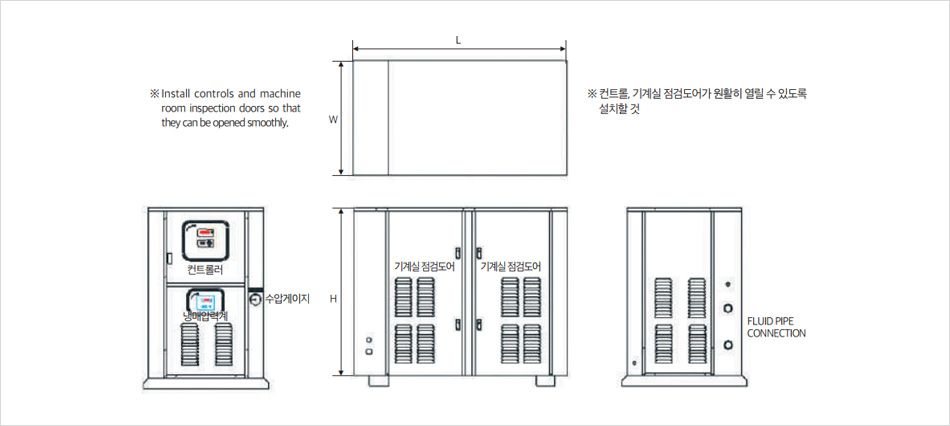

외형도
