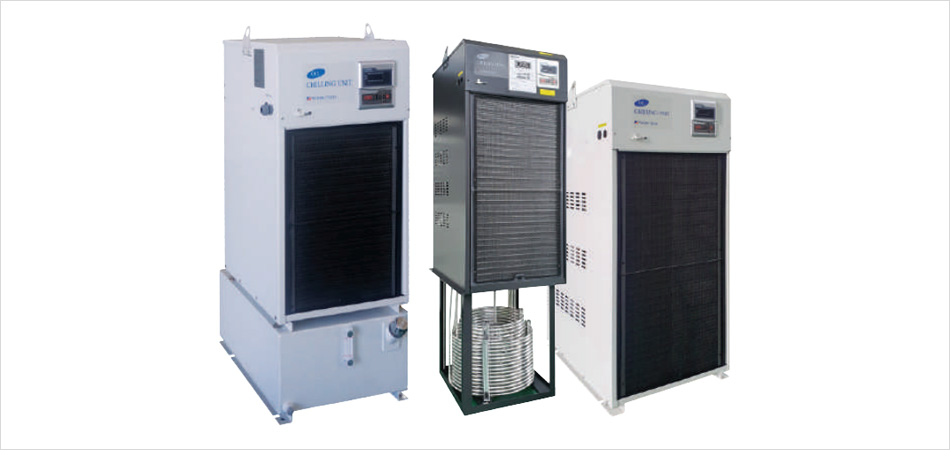

Oil chiller [small]

제품특징
  • 강제냉각 방식 (3상 냉동기를 채택하여 효율 향상) 사용
  • 자동온도조절 시스템 (실온동조/온도고정 겸용으로 사용범위 다양)
  • 오일 전용펌프 내장 (저소음 실현)

적용분야 필요성
  • 대·소형 머시닝 센터
  • 산업용 유압 기계
  • 각종 냉각유를 사용하는 시스템(사출기, 방전가공기, 유압프레스 등)
  • 공작기계 및 자동화설비 장치
  • 유압유·윤활유 등의 실온이나 기기온도의 변화에 따라 유온을 제어
  • 기기의 열 변형을 방지하고, 가공밀도를 향상시킴
제품사양
모델/model OC-102HDA OC-202HDA OC-302HDA
냉각능력(kcal/H) 3,000 5,600 8,400
전원
(Power)
메인회로 AC3P220/380/440V50~60Hz(선택사양)
보조회로 AC 1P 220V 50~60Hz
용량(kVA)

1.8

3.1 4.35
냉동기 출력(kW) 0.85 1.5 2.25
순환펌프 유량(ℓ/m) 21 28 36
사용조건 실온 5~45℃ (주위온도)
유체온도 5~40℃ (유체온도)
배관구경 RC-20A RC-25A RC-25A
사용오일 유압작동유,스핀들유,습동유
냉매 R-22 / R-407C
옵션사양 오일탱크적용모델
(탱크용량)
OC-T102HDA(40ℓ) OC-T202HDA(60ℓ) OC-T302HDA(60ℓ)
고온겸용모델 - OC-202HDA-TH(25~70℃) OC-302HDA-TH(25~70℃)
가열히터적용모델
(히터용량)
- OC-202HDA-HT(3kW) OC-302HDA(3kW)
외형치수(W×D×H, mm) 569×422×780 707×524×1,109 707×580×1,109

  • 위 사양은 표준사양으로서 품질향상을 위해 별도의 공지 없이 변경될 수 있습니다.
  • OC-○○○HD는 CE인증모델임
  • 기타 특수사양 주문제작 가능

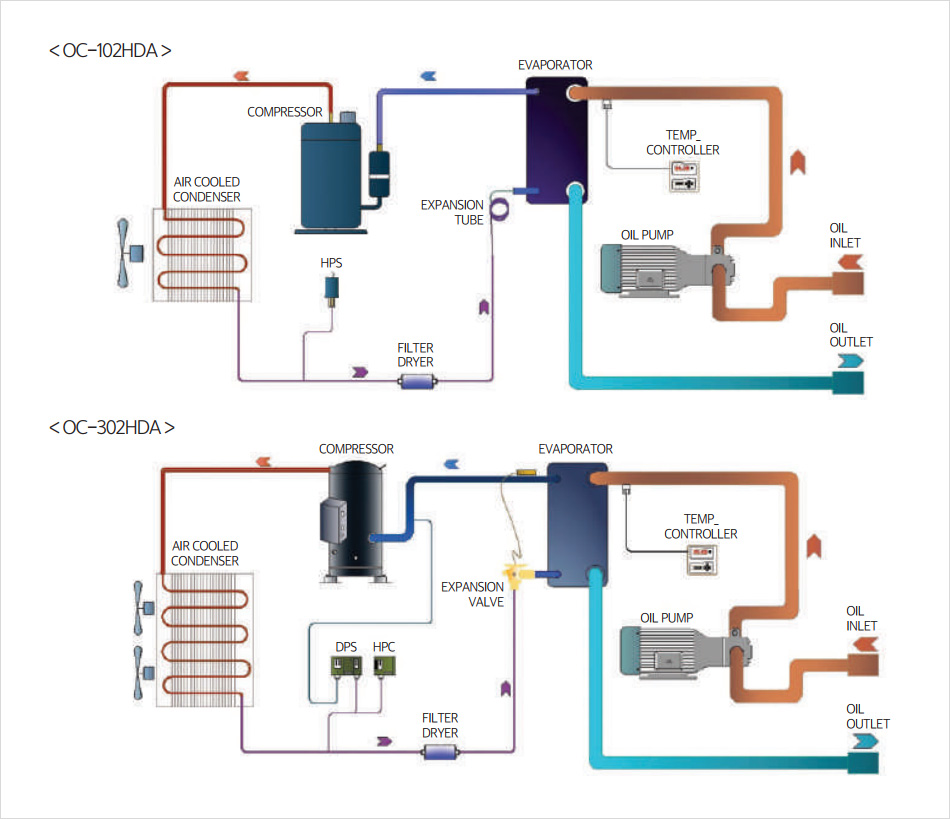

계통도

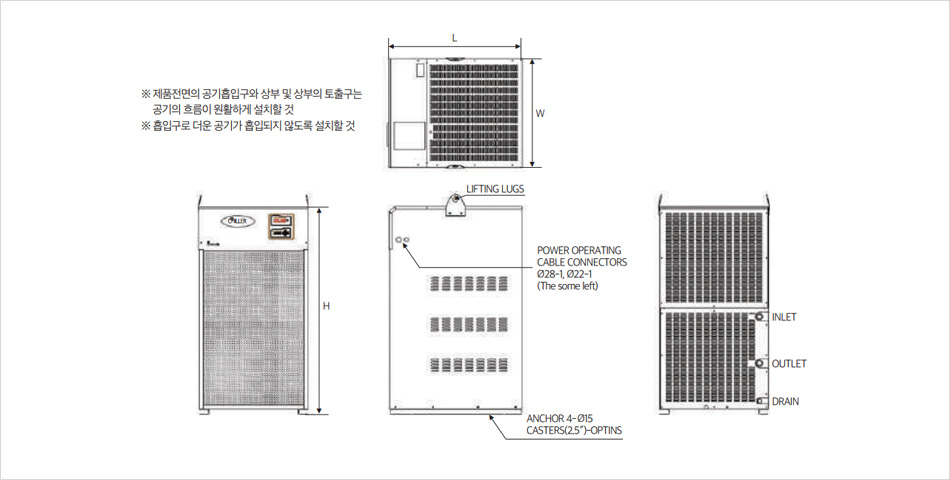

외형도
