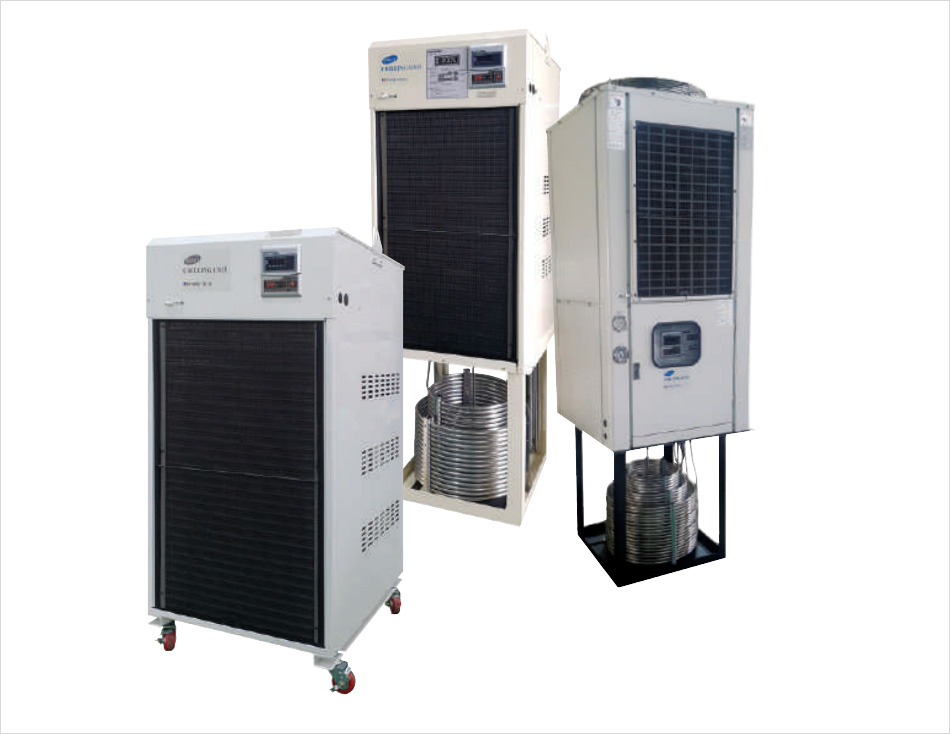

Coolant cooler

제품특징
  • 강제냉각 방식 (3상 냉동기를 채택하여 효율 향상) 사용
  • 자동온도조절 시스템 (실온동조/온도고정 겸용으로 사용범위 다양)
  • 쿨란트 탱크 상치형과 별치형으로 구분되어 선택의 폭이 다양
  • 콤팩트한 디자인으로 좁은 공간에서도 설치가 용이

적용분야 필요성
  • 산업용 공작기계의 쿨란트 탱크 냉각
  • 공작기계 및 자동화설비 장치
  • 절삭유 등의 실온이나 기기온도의 변화에 따라 절삭유의 온도를 제어
  • 기기의 열 변형을 방지하고, 가공밀도를 향상시킴
제품사양

탱크상치형

모델/model OC-202CDA OC-302CDA OC-500CDA OC-750CDA OC-1000CDA
냉각능력(kcal/H) 5,400 8,100 13,500 20,500 27,000
전원
(Power)		 메인회로 AC3P220/380/440V50~60Hz(선택사양)
보조회로 AC1P220V50~60Hz
용량(kVA) 2.5 3.6 5.9 8.4 13.1
냉동기 출력(kW) 1.5 2.25 3.7 5.6 7.5
팬모터 출력(kW) 0.1×2 0.1×2 0.1×2 0.2×2 0.2×2
교반모터(W) 80 80 80 80 80×2
사용조건 실온 5~45℃ (주위온도)
유체온도 5~40℃ (유체온도)
배관구경 탱크침수식
사용오일 수용성/비수용성절삭유
냉매 R-22 / R-407C
외형치수(W×D×H, mm) 650×560×1,178 650×560×1,178 820×870×1,480 820×900×1,615 1,430×800×1,450

  • 위 사양은 표준사양으로서 품질향상을 위해 별도의 공지 없이 변경될 수 있습니다.
  • 특수사양 주문제작 가능
  • OC-○○○CDA-CE는 CE인증 모델임
  • OC-○○○CDA-HT는 히터 적용 모델임

별치형

모델/model

OC-

102DDA

OC-

202DDA

OC-

302DDA

OC-

500DDA

OC-

750DDA

OC-

1000DDA

OC

-2000DDA

OC-3000DDA

~5000DDA
냉각능력(kcal/H) 2,700 5,400 8,100 13,500 20,500 27,000 54,000 81,000~135,000
전원
(Power)		 메인회로 AC3P220/380/440V50~60Hz(선택사양)
보조회로 AC 1P 220V 50~60Hz
용량(kVA) 1.5 2.9 4.1 7 9.5 14.2 28 39.6~67
냉동기 출력(kW) 0.75 1.5 2.25 3.36 5.6 7.5 15 22.5~37.5
팬모터 출력(kW) 0.1 0.1×2 0.1×2 0.1×2 0.2×2 0.2×2 0.75×3 0.75×3~4
순환펌프 유량(ℓ/m) 10~50 20~100 30~150 50~200 80~250 100~350 200~500 400~1,000
사용조건 실온 5~45℃ (주위온도)
유체온도 5~40℃ (유체온도)
배관구경 RC-20A RC-25A RC-25A RC-25A RC-32A RC-32A RC-40A RC-50~80A
사용오일 수용성절삭유
냉매 R-22 / R-407C
외형치수(W×D×H, mm)

526×
422×
780

707×
524×
1,109

707×
580×
1,109

1,540×
800×
1,450

1,540×
750×
1,450

1,540×
800×
1,450

2,070×
1,000×
1,770

-

  • 위 사양은 표준사양으로서, 품질향상을 위해 별도의 공지 없이 변경될 수 있습니다.
  • 특수사양 주문제작 가능
  • OC-○○○HDA-CE는 CE인증 모델임

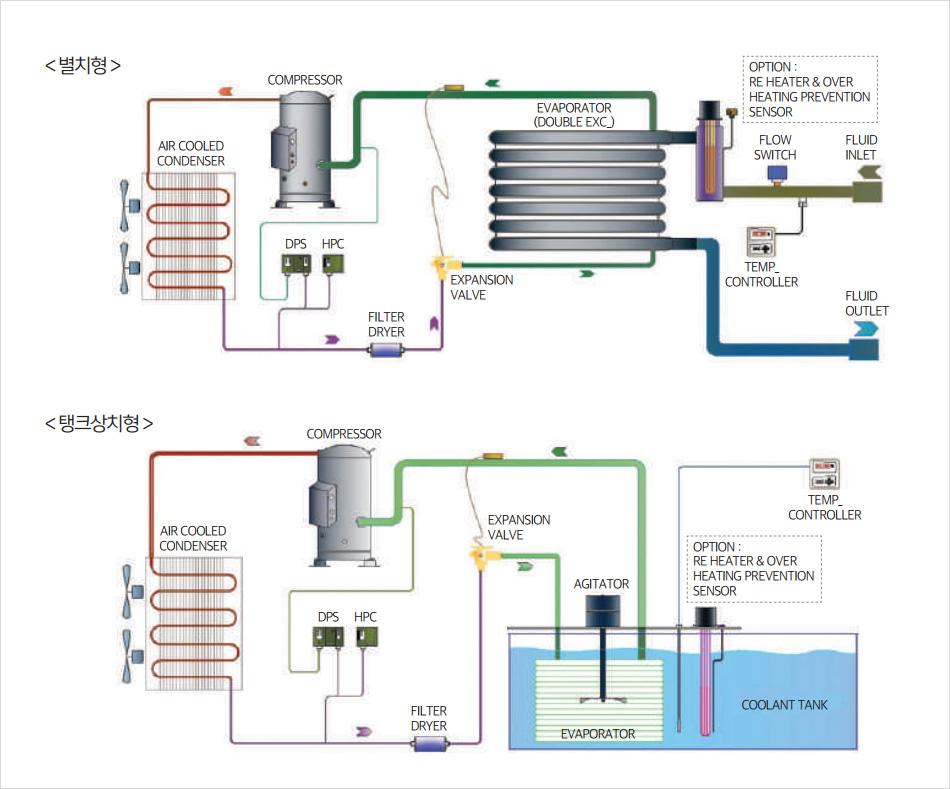

계통도
